Reparatursatz Verdeckklappe rechts Beetle Cabrio NEU für 1Y0871350B

Beschreibung

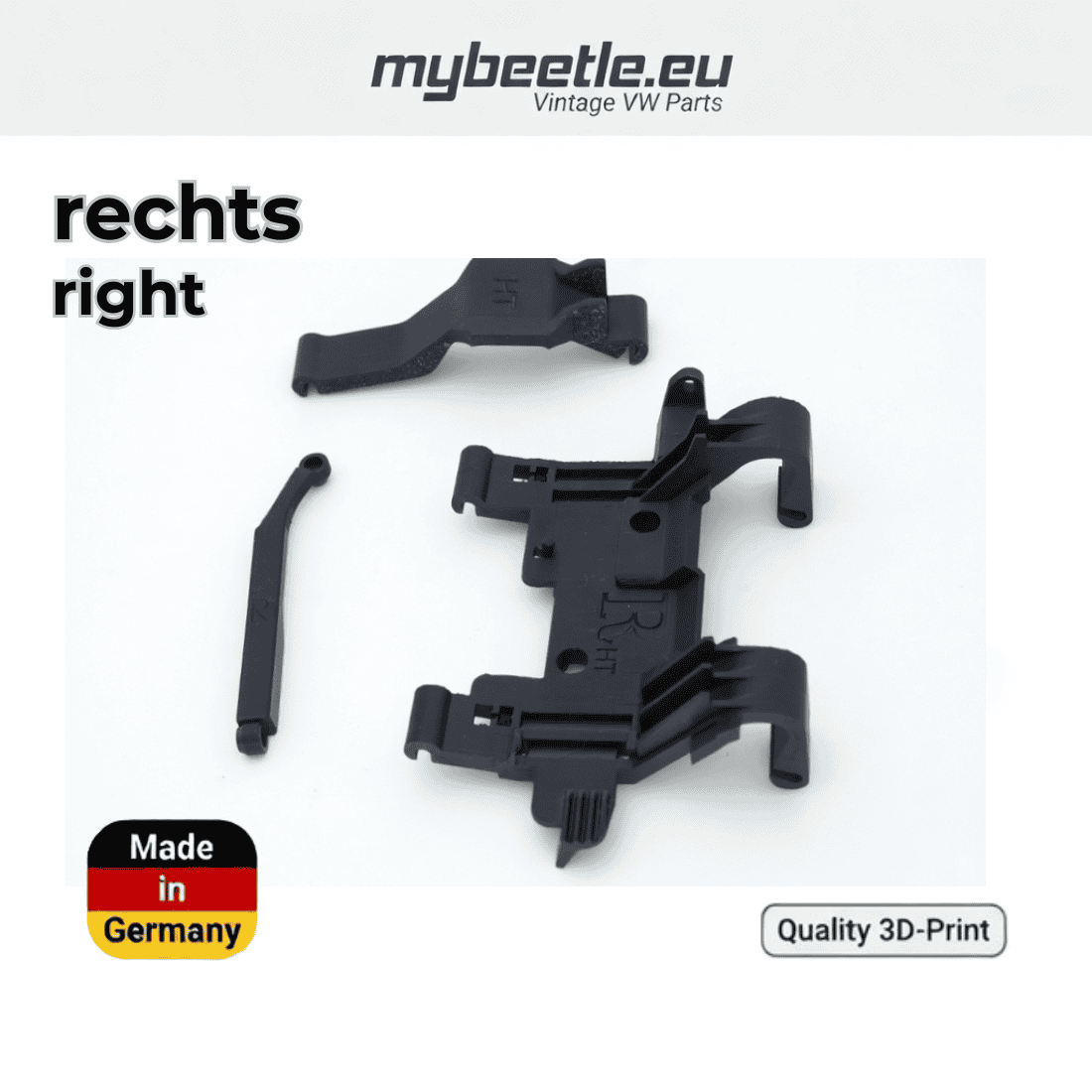

Reparatursatz Verdeckklappe rechts Beetle Cabrio 1Y – passgenauer Ersatz

Der Reparatursatz Verdeckklappe rechts Beetle Cabrio ist die ideale Lösung für defekte oder gebrochene Schwenkelemente der rechten Verdeckklappe beim VW New Beetle Cabrio (1Y).
Volkswagen bot das Schwenkelement ursprünglich nicht einzeln, sondern nur als komplette Verdeckklappeneinheit an – dieser Reparatursatz ermöglicht den gezielten Austausch des defekten Teils, ohne die gesamte Einheit ersetzen zu müssen.

---

Produktdetails

• Passend für VW New Beetle Cabrio (1Y), Modelljahre 2003–2004

• Seite: rechts

• Ersatz für Reparatur der Verdeckklappeneinheit 1Y0 871 350 B

• Material: PLE-Kunststoff, gefertigt im 3D-Druckverfahren

• Wabenähnliche Struktur – stabil und leicht zugleich

• UV-, witterungs- und temperaturbeständig bis 80 °C

• Made in Germany – entwickelt und gefertigt in deutscher 3D-Druck-Produktion

---

Montagehinweis – einfacher Austausch

Für den Austausch des Schwenkelements groß Beetle Cabrio muss die Verdeckklappe demontiert werden.
Bringe dazu das Verdeck in die Stellung „fast vollständig geöffnet“, sodass die Klappen geöffnet bleiben.

1. Unteres Kugelgelenk der Verbindungsstange vom Stellmotor lösen
2. Mit einem langen Kugel-Inbusschlüssel die beiden Schrauben des Halters lösen.
3. Verdeckklappe vorsichtig durch leichtes Hin- und Herbewegen entnehmen.

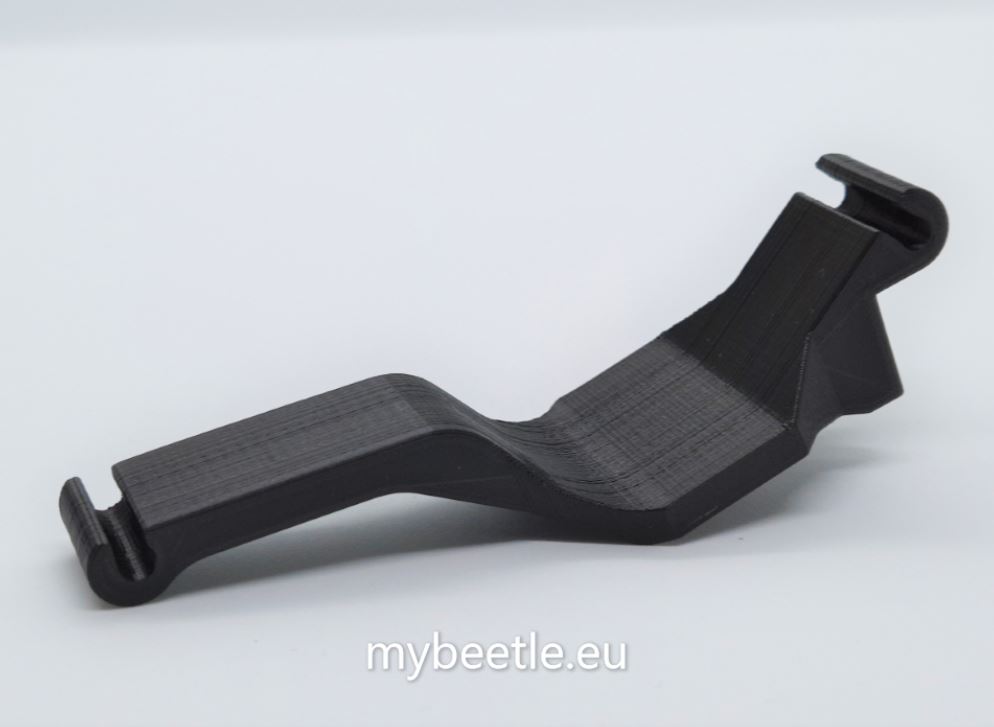

4. Beschädigtes kleines Schwenkelement behutsam mit Kunststoffhebel oder Schraubendreher entfernen.
5. Beschädigtes großesSchwenkelement behutsam mit Kunststoffhebel oder Schraubendreher entfernen und Bowdenzüge vorsichtig am Schwenkelement aushängen.
6. Neues großes Schwenkelement zuerst an den unteren gebogenen Krallen am Halter einrasten
7. Die kleinen Bowdenzüge am Schwenkelement einhängen und dann die oberen Krallen einrasten.
8. Vom kleinen Schwenkelement zuerst die untere Kralle am Halter einrasten, dann die obere Kralle am Schiebeelement einrasten.

Eine detaillierte Videoanleitung findest du hier auf YouTube .

Der Einbau ist mit handwerklichem Geschick und etwas Geduld problemlos selbst durchführbar.

---

Vorteile des Reparatursatzes

• Passgenau für VW New Beetle Cabrio (1Y)

• Ersatz für nicht mehr lieferbares Originalteil

• Hergestellt aus robustem, leichtem PLE-Kunststoff

• Langlebig, wetterfest, temperaturbeständig

• Made in Germany – präzise, maßhaltige Fertigung

• Kostengünstige Alternative zur kompletten Verdeckklappe

---

Häufige Fragen (FAQ)

Wofür ist dieser Reparatursatz geeignet?
Zum Austausch der defekten Schwenkelemente an der rechten Verdeckklappe des VW New Beetle Cabrio.

Kann ich den Einbau selbst durchführen?
Ja, mit etwas handwerklichem Geschick und einem Inbusschlüssel ist der Austausch in kurzer Zeit möglich.

Warum zerbrechen die Teile?
Es gibt in der Regel 3 Ursachen für die Schäden an der Verdeckklappe.

1.  Der Innenhimmel hängt zu weit unten und bleibt beim Schließen des Verdecks an der Verdeckklappe hängen und reißt diese mit.
2. Beim Öffnen des Verdeckes legt sich die Heckscheibe nicht richtig auf der Heckablage ab. Der Faltvorgang läuft nicht korrekt ab und das Verdeck drückt auf die geöffnete Klappe.

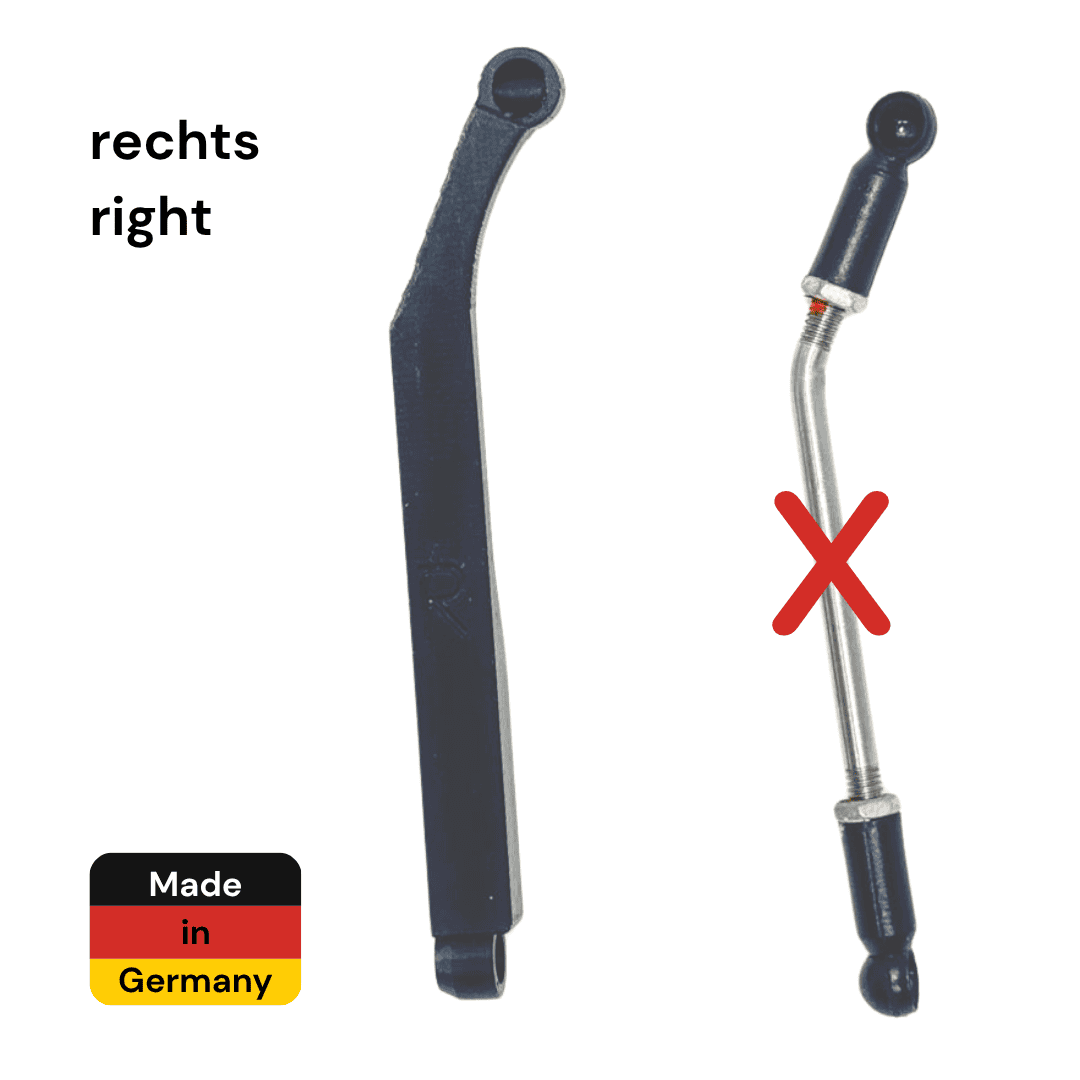

3.  Die Kugelköpfe der Verbindungsstange brechen durch Materialermüdung. Die Klappe öffnet dann nicht und wird beim Öffnen oder Schließen des Verdecks durch die Gewalt des Verdeckgestänges zerstört. Die Elektronik bekommt in diesem Fall keine Fehlermeldung, weil der Stellmotor „geöffnet“ angibt.

Warum gibt es das Teil nicht bei Volkswagen?
VW lieferte dieses Element nur als komplette Verdeckklappe. Aufgrund des Fahrzeugalters werden einige Ersatzteile vom Fahrzeughersteller nicht mehr angeboten.  Dieser Reparatursatz ist die ideale Lösung aus deutscher 3D-Fertigung.

Vergleichsnummer der Gestängeklappe : 1Y0 871 350 B (1Y0871350B)

Vergleichsnummer der Verdeck-Scharnierabdeckung: 1Y0 868 852 B (1Y0868852B)

>Hier klicken für weitere Ersatzteile der Flaps Beetle Cabrio<

English below

Repair Kit Convertible Top Flap Right Beetle Cabrio 1Y – Exact Fit Replacement

The Repair Kit Convertible Top Flap Right Beetle Cabrio is the ideal solution for broken or damaged pivot elements on the right convertible top flap of the VW New Beetle Cabrio (1Y). Volkswagen originally offered the pivot element only as a complete convertible top flap unit – this repair kit allows targeted replacement of the defective part without replacing the entire unit.

Product Details

• Compatible with VW New Beetle Cabrio (1Y), model years 2003–2004
• Side: right
• Replacement for repair of convertible top flap unit 1Y0 871 350 B (1Y0871350B)
• Material: PLE plastic, 3D-printed
• Honeycomb-like structure – stable yet lightweight
• UV-, weather- and temperature-resistant up to 80°C (176°F)
• Made in Germany – developed and manufactured in German 3D-print production

Installation Instructions – Easy Replacement

To replace the pivot element, the convertible top flap must be removed. Move the convertible top to the „almost fully open“ position so the flaps remain open.

1. Detach the lower ball joint of the connecting rod from the actuator
2. Using a long ball-head hex key, loosen the two screws on the bracket
3. Carefully remove the convertible top flap with gentle back-and-forth movement
4. Carefully remove the damaged small pivot element using a plastic lever or screwdriver
5. Carefully remove the damaged large pivot element using a plastic lever or screwdriver, and gently unhook the Bowden cables from the pivot element
6. Snap the new large pivot element into the lower curved clips on the bracket first
7. Hook the small Bowden cables onto the pivot element, then snap the upper clips into place
8. For the small pivot element: snap the lower clip onto the bracket first, then snap the upper clip onto the sliding element

A detailed video guide is available on YouTube.

Installation can be done without special tools with basic mechanical skills and some patience.

Advantages

• Exact fit for VW New Beetle Cabrio (1Y)
• Replacement for a part no longer available from Volkswagen
• Made from robust, lightweight PLE plastic
• Durable, weatherproof, temperature-resistant
• Made in Germany – precise, dimensionally accurate manufacturing
• Cost-effective alternative to replacing the entire convertible top flap

FAQ

What is this repair kit suitable for? Replacing the defective pivot elements on the right convertible top flap of the VW New Beetle Cabrio.

Can I do the installation myself? Yes, with basic mechanical skills and a hex key the replacement is possible in a short time.

Why do the parts break? There are generally 3 causes of damage to the convertible top flap:

1. The headliner hangs too low and catches on the convertible top flap when closing, pulling it along
2. When opening the convertible top, the rear window does not rest correctly on the rear shelf, causing the folding process to run incorrectly and the top to press on the open flap
3. The ball heads of the connecting rod break due to material fatigue. The flap then fails to open and is destroyed by the force of the convertible top linkage when opening or closing. The electronics receive no error message in this case because the actuator reports „open“

Why is this part not available from Volkswagen? VW only supplied this element as a complete convertible top flap. Due to the age of the vehicle, some spare parts are no longer offered by the manufacturer. This repair kit is the ideal solution from German 3D manufacturing.

Reference number convertible top flap unit: 1Y0 871 350 B (1Y0871350B) Reference number convertible top hinge cover: 1Y0 868 852 B (1Y0868852B)
