Kurbelarm Verdeckklappe rechts New Beetle Cabrio Flaps original VW 1Y0871450A

Beschreibung

Dieser Kurbelarm für die Verdeckklappe rechts ist ein originales VW-Ersatzteil für das VW New Beetle Cabrio (Typ 1Y). Du kannst ihn wahlweise neu oder gebraucht und geprüft bestellen. Er passt auf der rechten Seite (Beifahrerseite).

Kurbelarm Verdeckklappe – Aufgabe und typische Probleme

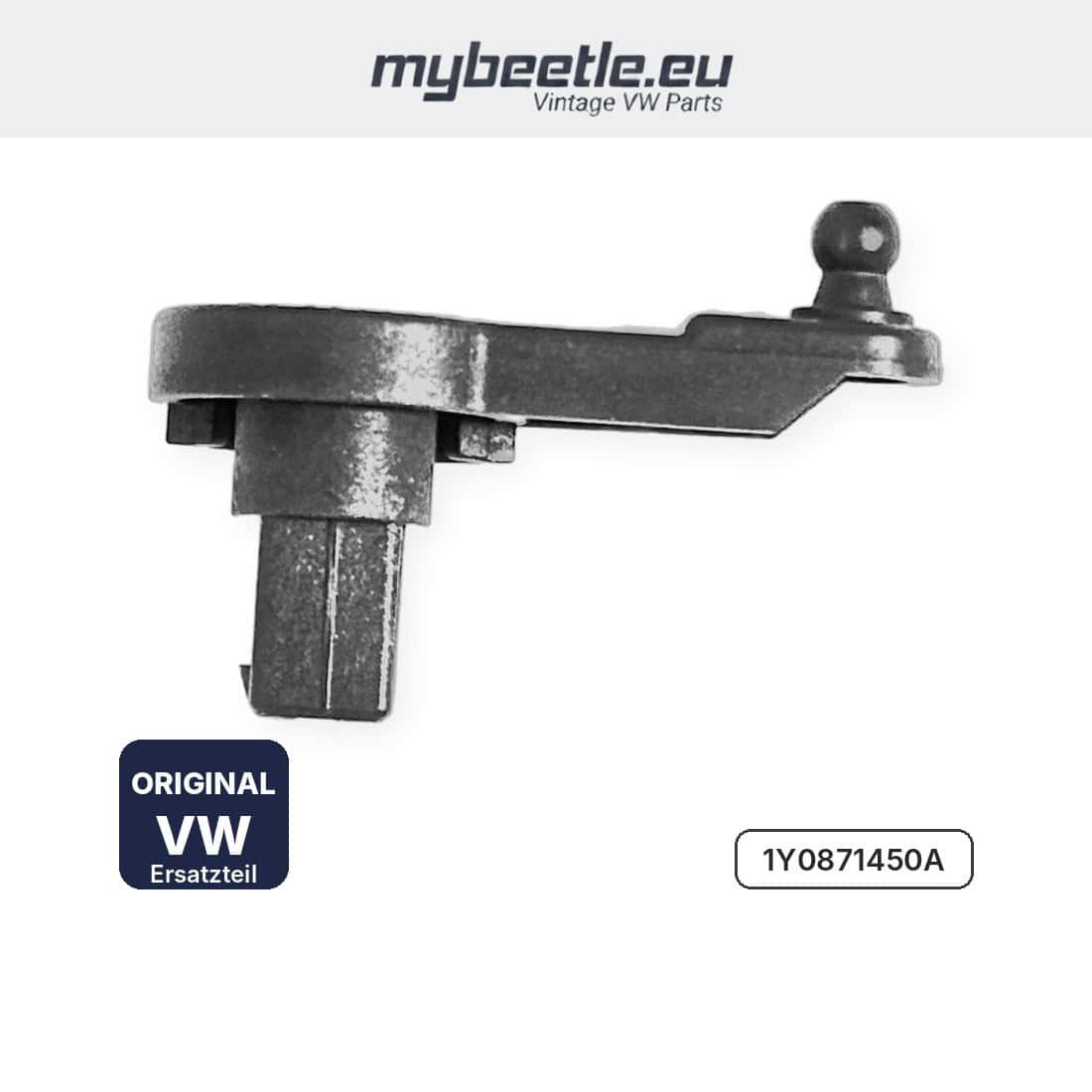

Beim New Beetle Cabrio mit elektrischem Verdeck öffnen und schließen sich hinten zwei Verdeckklappen (Flaps). Auf jedem Stellmotor sitzt ein Kurbelarm. Er überträgt die Drehbewegung des Motors über die Verbindungsstange auf die Verdeckklappe. Bricht der Kurbelarm oder ist der Kugelkopf ausgeschlagen, bewegt sich die Klappe nicht mehr – obwohl der Stellmotor noch läuft.

Technische Daten zum Kurbelarm der Verdeckklappe

• Original Volkswagen Ersatzteil
• wahlweise neu oder gebraucht (geprüft)

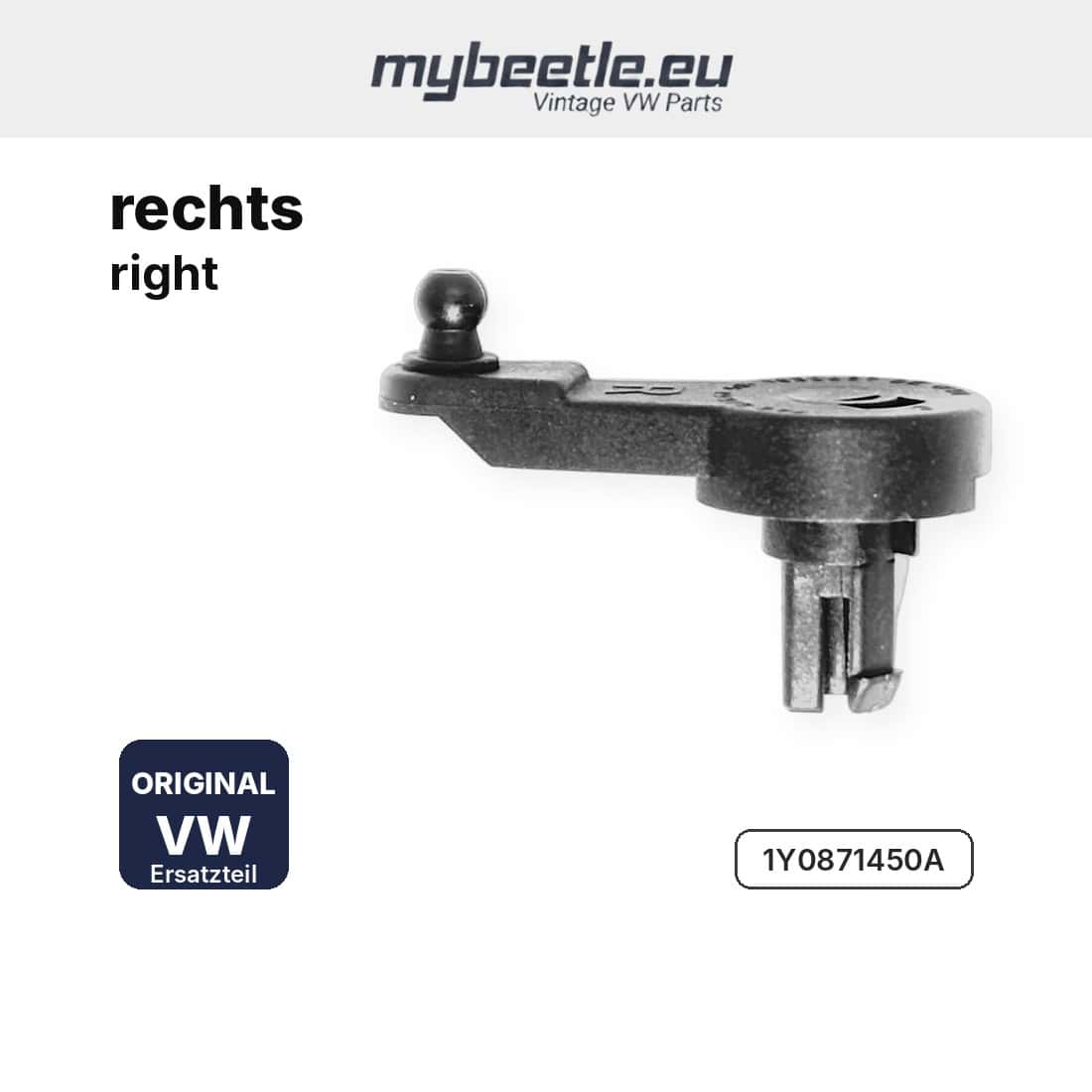

• Einbauseite: rechts (Beifahrerseite, in Fahrtrichtung)

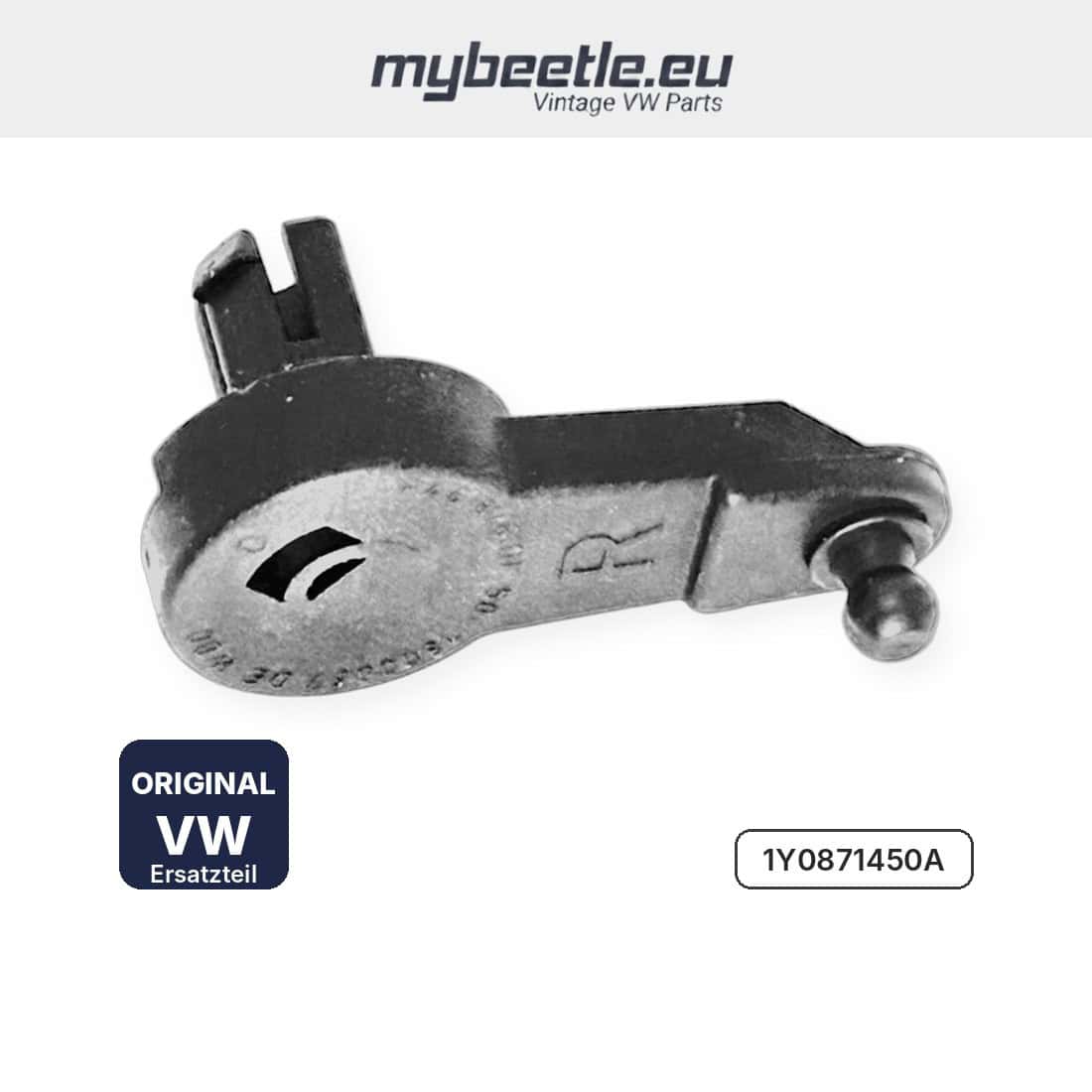

• mit Kugelkopf für die Verbindungsstange

Kurbelarm Verdeckklappe – passend für

• VW New Beetle Cabrio (1Y) mit elektrischem Verdeck
• Fahrzeug-ID bis >>1Y-4-399 000
• Modelljahr 2003 und 2004

Original VW-Teilenummer: 1Y0 871 450 A (1Y0871450A)

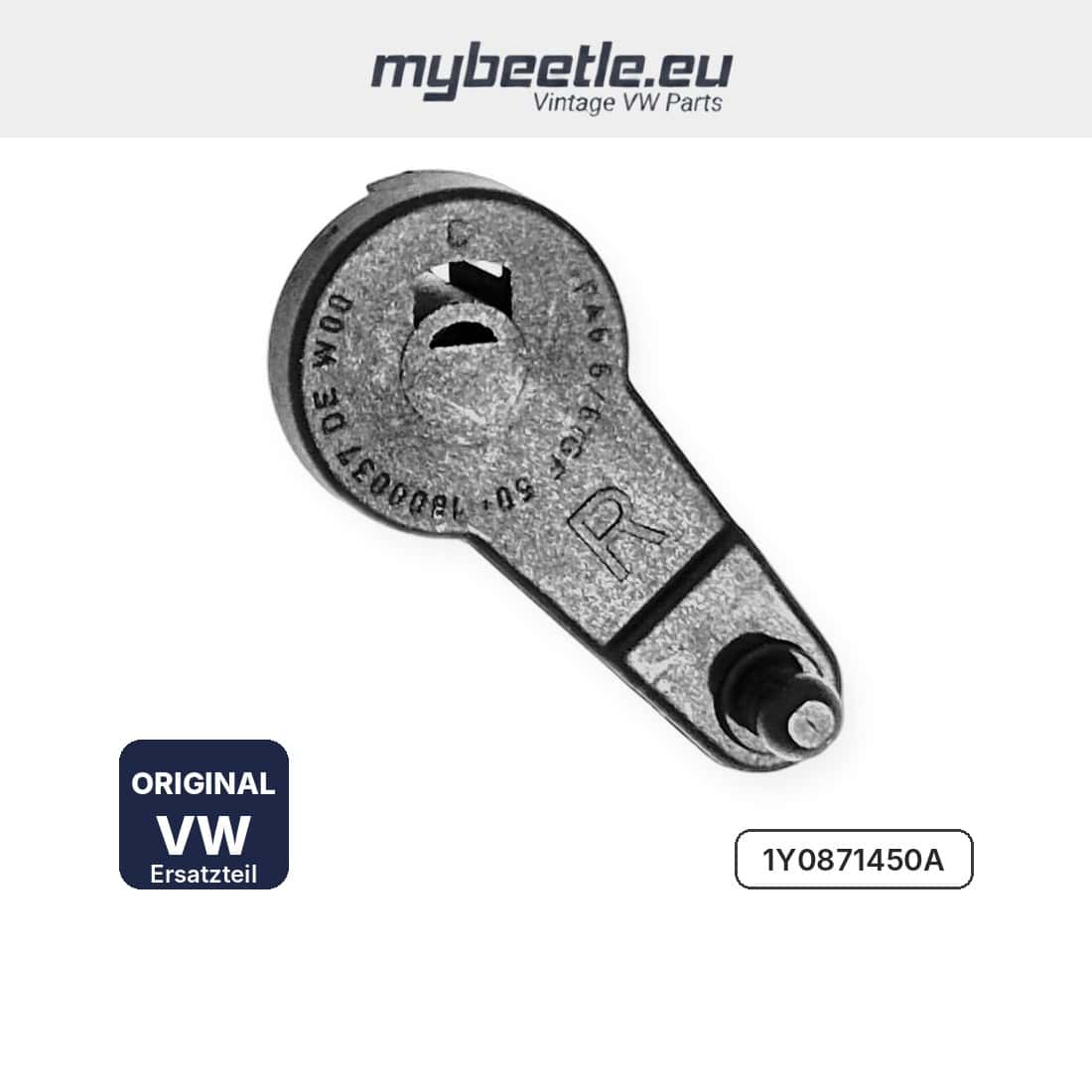

Weitere Nummer auf dem Teil: 1800037

Bitte vergleiche vor dem Kauf die Teilenummer mit deinem alten Kurbelarm. Bei Fragen zur Passform hilft dir die Fahrgestellnummer weiter – schreib mir einfach.

Kurbelarm Verdeckklappe – Tipps zum Einbau

Grundstellung: Zeigt der Kurbelarm nach unten, ist das die Position für „Verdeckklappe geschlossen“.

Arbeiten an der Verdeckklappe: Öffne das Verdeck so weit, bis es fast ganz geöffnet ist. In dieser Stellung sind die Verdeckklappen noch geöffnet und du kommst gut an Kurbelarm und Verbindungsstange.

Verdeck ist offen und lässt sich nicht mehr elektrisch schließen?

1. Von hinten unter die Verdeckklappe greifen und mit dem Notentriegelungszug die Verbindungsstange vom oberen Kugelbolzen abziehen.
2. Die Verdeckklappe von Hand aufstellen.
3. Schritt 1 und 2 auf der anderen Seite wiederholen.
4. Im Kofferraum links, in der Nähe des Rücklichts, den Gummistopfen entfernen. Dahinter befindet sich die Verdeckpumpe mit einem Verschlusshahn.
5. Den Verschlusshahn aufdrehen.
6. Jetzt lässt sich das Verdeck von Hand nach vorn schieben und verschließen.

Wichtig – Verschlusshahn: Der geöffnete Hahn gibt den Durchfluss der Hydraulik frei, damit sich das Verdeck ohne Gegendruck von Hand öffnen oder schließen lässt. Dreh ihn wieder zu, sobald das Verdeck wieder elektrisch funktioniert – oder wenn du das Verdeck von Hand geöffnet hast und losfahren möchtest. Nur bei geschlossenem Hahn wird das offene Verdeck unten gehalten und nicht vom Fahrtwind aufgedrückt.

Weitere Ersatzteile für die Verdeckklappe

Passend dazu findest du im Shop den Stellmotor für die Verdeckklappe 1Y0959311A, die Verbindungsstange 1Y0871301 und den Kurbelarm für die Verdeckklappe links.

Der Versand erfolgt schnell aus Deutschland. Alle Infos dazu findest du unter Versandarten. Wie der Einbau funktioniert, zeige ich dir in meinem Einbauvideo auf YouTube.
